DESCRIPTION

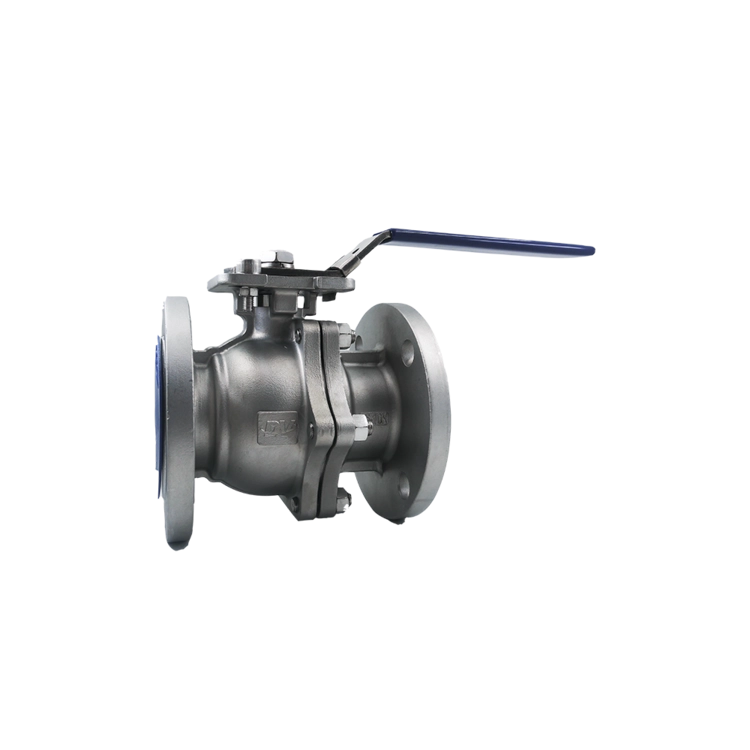

볼 밸브는 구멍이 있는 회전 볼을 사용하여 유체의 흐름을 제어하는 차단 밸브입니다.
축을 중심으로 공이 1/4바퀴(90도) 회전하는 방식으로 유체를 통과시키거나 차단할 수 있습니다.
밸브의 수명이 길고, 밸브를 장기간 사용하지 않아도 안정적으로 밀폐 시킬 수 있습니다.
결과적으로 게이트 밸브보다 차단 밸브로 더 많이 사용됩니다.
일반적으로 가장 널리 사용되는 볼 밸브로 양방향 볼 밸브라고도 합니다.
청소, 서비스 검사를 위해 파이프에서 완전히 제거하여 분해할 수 있습니다.
APPLICATION
컴팩트한 디자인으로 공간이 제한된 공정에 이상적입니다.
간단한 온/오프 작업이 필요한 거의 모든 공정에 적용할 수 있습니다.
CHARACTERISTICS
설치가 빠르고 사용이 간편하여 설치를 위한 도구가 필요하지 않습니다.
내부 교체를 통해 밸브를 분해하고 수리할 수 있습니다.
유량 손실이 1 piece 볼 밸브에 비해 비교적 적습니다.
TYPE | STAINLESS STEEL PLUMBING VALVE | SANITARY VALVE | VACUUM VALVE | ||
SIZE | 1/2”(15A) ~ 16”(400A) | 1/4”(8A) ~ 4”(100A) | 0.5S ~ 4.0S | NW16~100 | NW16~50 |
BODY | SCS14(CF8M), SCS13(CF8), WCB | SCS14(CF8M) | SCS14(CF8M) | ||
SEAT | RTFE, PTFE, CARBON, METAL | PTFE, CARBON, PEEK | TFM-1600 | PTFE | |
END CONNECTION | RF/FF | SCREWED, SOCKET, BUTT WELD | T-CLAMP ENDS | NW, ISO | |
OPERATION | MANUAL, AUTOMATIC(PNEUMATIC, ELECTRIC) | ||||
