DESCRIPTION
가장 기본적인 버터플라이 밸브로 재질에 따라 다양한 유체에 사용이 가능합니다.
디스크가 얇기 때문에 유체 흐름에 대한 저항이 거의 없습니다.
스템은 디스크의 중심선과 파이프의 중심을 통과합니다.
APPLICATION
보통 저압 공정인 수처리, 소방산업 에서 차단 및 조절용 밸브로 광범위하게 사용되고 있습니다.
CHARACTERISTICS
일반적인 응용 분야에서 이 동심 버터플라이 밸브는 시트 디자인으로 인해 클래스 150으로 제한됩니다.
컴팩트한 디자인으로 설치 및 작동 그리고 유지관리에 있어서 경제적입니다.
TYPE | STAINLESS STEEL PLUMBING VALVE | SANITARY VALVE | VACUUM VALVE |
SIZE | 1-1/2”(40A) ~120”(3000A) | 0.5S ~ 4.0S | NW25~160 |
BODY | SCS16(CF3M), SCS14(CF8M), SCS13(CF8), FCD, FC | SCS313(CF8), SCS14(CF8M) | SCS13(CF8) |
SEAT | EPDM, NBR, PTFE, RTFE, VITON | EPDM, NBR, PTFE, RTFE, VITON | SILICONE, EPDM |
END CONNECTION | WAFER, LUG, FLANGED | T-CLAMP ENDS | NW, ISO |

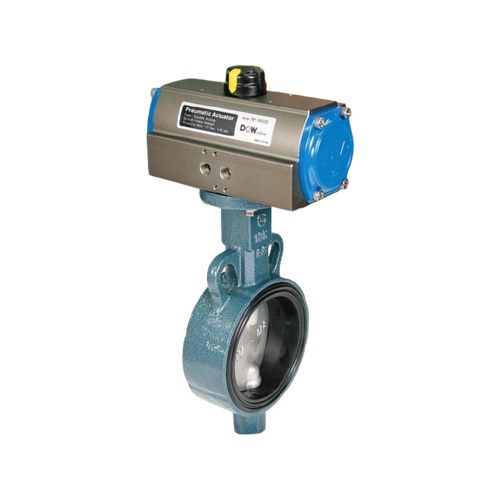

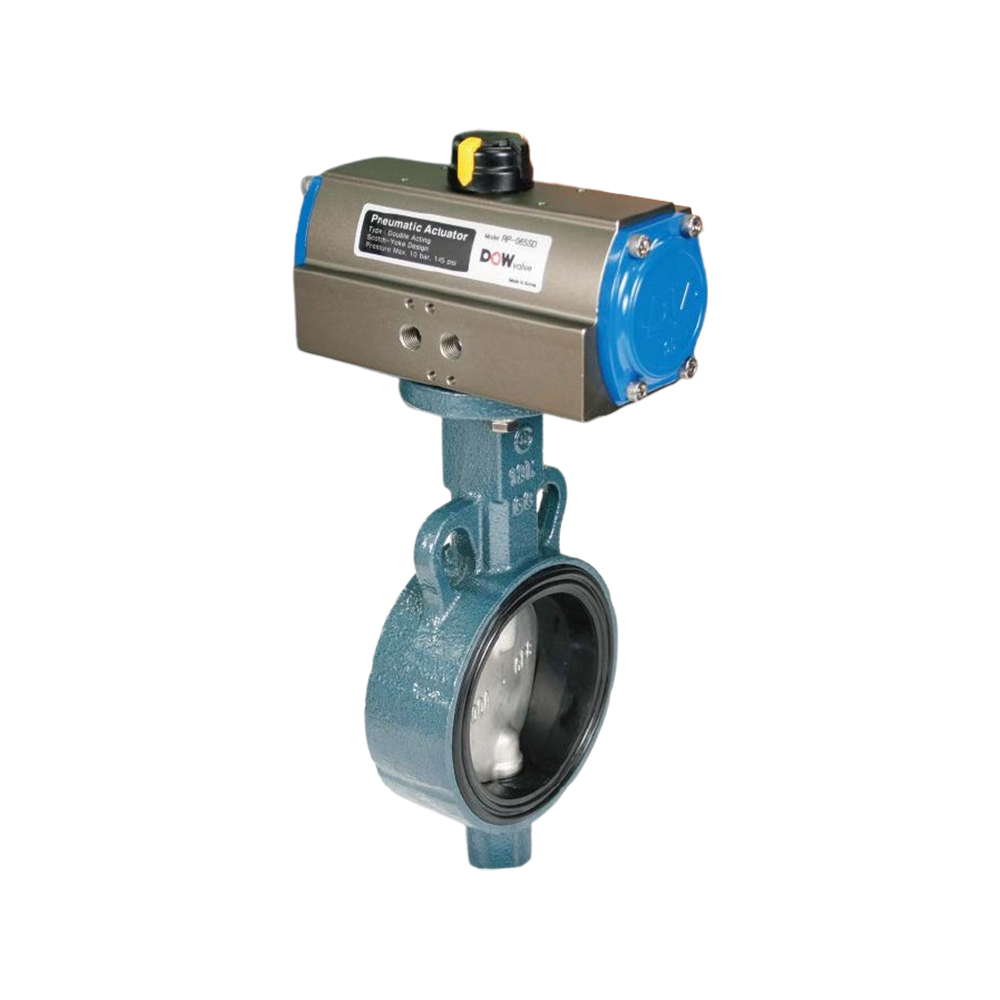

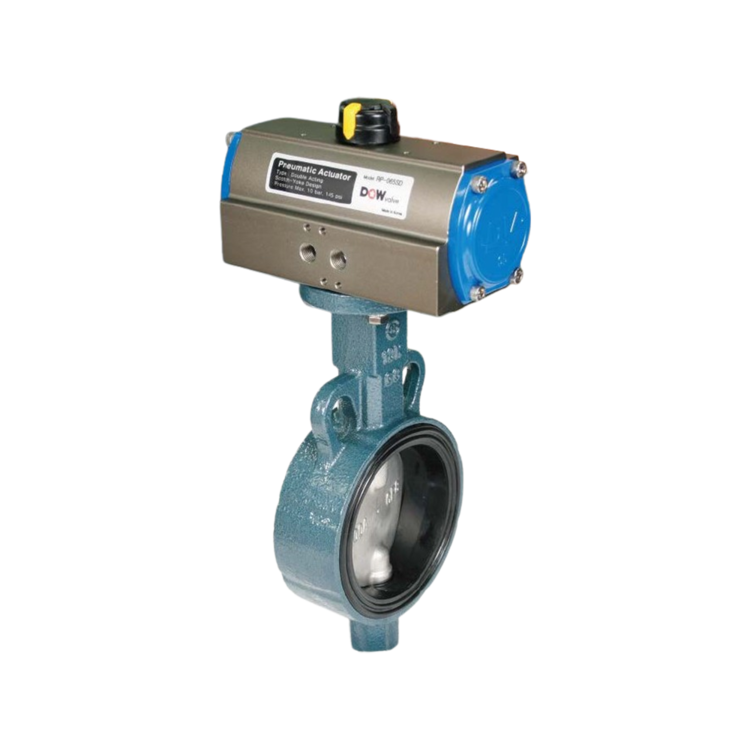

OPERATION | MANUAL, AUTOMATIC(PNEUMATIC, ELECTRIC) | ||
